Отличия ТСД от сканера штрихкода

Современный промышленный терминал сбора данных представляет собой портативный компьютер под управлением операционной системы семейства Microsoft Windows, Android, DOS и даже Linux, оснащённый сканером для считывания штрихкодов, и/или RFID считывателем. Интегрированный сканер выпускает красный луч и при считывании штрихкода издает звуковой сигнал после удачного считывания.  Мобильности терминалу добавляет WiFi модуль, при наличии которого ТСД получает доступ к локальной сети предприятия или выход в Интернет через имеющийся встроенный браузер. Экран терминала в большинстве случаев сенсорный и цветной. Нажимать на экран следует стилусом - палочкой, входящей в комплект.

Весь этот немалый функционал ТСД нужен для создания удобного и эффективного программного обеспечения, которое часто пишется под конкретные нужды проекта на предприятии,  и ничем не уступает программам «больших» компьютеров.

Все чаще, говоря «сканер штрихкода», имеют в виду терминал сбора данных. На первый взгляд, тяжело разобраться, зачем нужен целый компьютер, если достаточно просто «считывателя штрихкодов». На практике все зависит от решаемых задач.

Итак, чем же ТСД отличается от сканера?

«Просто сканер» имеет ограниченный функционал- это несамостоятельное устройство, которое без компьютера может только считывать и запоминать штрихкоды.

• В случае использования беспроводного сканера ,его радиус действия bluetooth-соединения  до компьютера будет небольшой- всего 10 м.

Если мы хотим автоматизировать инвентаризацию склада магазина, мы представляем примерно такую картину: работник «пикает» по штрихкодам, и, когда он все «пропикает», штрихкоды окажутся в 1С или другой учетной программе и сформируют там документ инвентаризации. Один способ добиться этого — открыть в 1С форму нового документа инвентаризации с текстовым полем для ввода штрихкода. Как только кто-то вводил бы в это поле штрихкод, в документ автоматически добавлялась бы строка «товар такой-то, 1 штука». Тут достаточно и обычного сканера.

Если же нужно принимать товар на морозе у ворот склада  в ста метрах от ближайшего ПК, да еще вводить количество и номер партии, просто сканером не обойтись. Ошибочное представление о том, что терминал сбора данных — это сканер, проистекает из того, что их часто показывают либо с выключенным экраном, либо с работающей а-ля DOS программой эмуляции терминального доступа (так называемым telnet-клиентом), когда на черном фоне видны белые буквы и больше ничего.

Как устроен терминал сбора данных?

Мы рассмотрим терминал, работающий под управлением ОС Windows. Рабочий стол такого ТСД схож с интерфейсом настольных версий операционной системы. При работе со складской программой рабочего стола не видно, и о его существовании знает только тот, кто следит за работоспособностью и зарядкой батарей терминалов сбора данных.

Рассмотрим устройство на примере семейства терминалов сбора данных Honeywell Dolphin 7800.

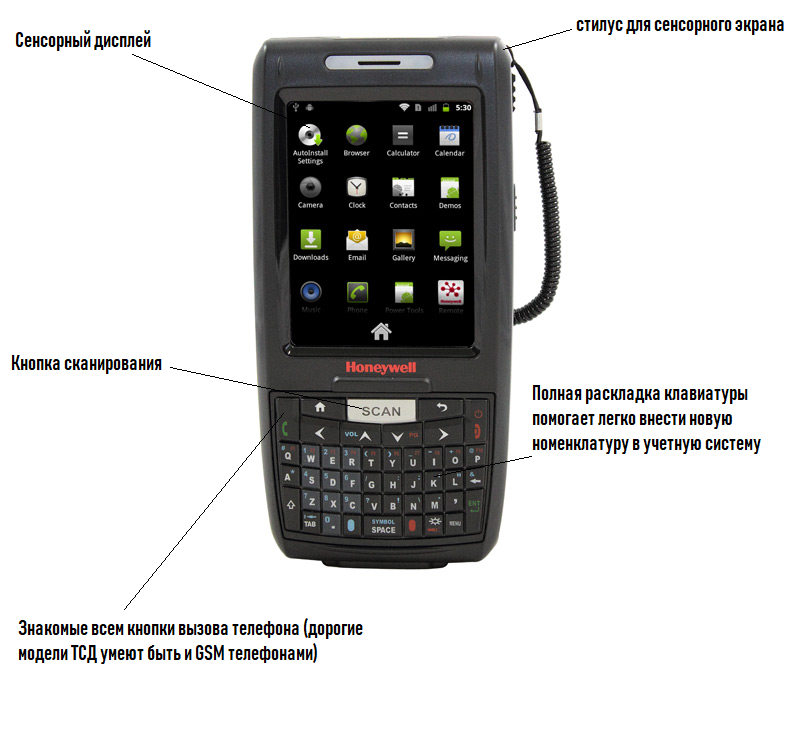

Рис. 1. Дизайн ТСД Honeywell Doplhin 7800 (вид спереди)

Дизайн ТСД облегчает работу по сбору данных: сенсорный экран, полная раскладка клавиатуры, встроенный сканер штрихкодов, специализированное ПО.

Для ввода штрихкода следует направить линзу сканера на штрихкод и нажать клавишу сканирования, при этом появится красный прицел, обозначающий площадь считывания для совершения более быстрого прицеливания. При успешном распознавании штрихкода, ТСД издаст звуковое оповещение.

Клавиша включения/выключения терминала I/O предназначена для управления питанием. Терминал всегда находится в режиме энергосбережения и, если его не использовать в течение 3 минут, самостоятельно переходит в спящий режим. Это время обычно настраивается и может быть увеличено, либо уменьшено. Клавиша I/O позволяет вывести устройство из спящего режима и продолжить работу.

Клавиши навигации терминала работают аналогично клавишам со стрелками вверх/вниз/влево/вправо на клавиатуре персонального компьютера или сотового телефона. Например, с их помощью может осуществляться перемещение по элементам списка.

Клавиша действия Enter аналогична одноименной клавише  на клавиатуре ПК или клавише «ОК» на сотовом телефоне. Она используется, как правило, для подтверждения выбора или запуска операции.

Клавиша стирания (backspace) расположена справа от кнопки сканирования и предназначена для стирания неверно введенных символов. Клавиша отмены, предназначенная для отмены выбора, прекращения операции, выхода из программ, расположена в верхней части клавиатуры слева от клавиш навигации.  Сенсор освещенности реагирует на окружающий уровень освещенности, в темных условиях ТСД включает подсветку клавиатуры и дисплея.

Рис. 2. Дизайн ТСД Honeywell Dolphin 7800 (вид сзади)

Внизу на задней панели  расположен слот под батарею, защищенный изнутри дополнительным плотным слоем резиновой прокладки, защищающей от пыли, грязи, влаги и других неблагоприятных воздействий окружающей среду. На задней панели можно увидеть фотокамеру со вспышкой, крепление для удобного растягивающегося ремешка, который помогает удобно и надежно держать терминал в руке.

Почему у терминала сбора данных так много кнопок?

Далеко не у всех ТСД много кнопок, и это не всегда хорошо. Желание иметь поменьше кнопок проистекает, опять же, из представления, что ТСД является сканером штрихкодов и больше от него ничего не нужно. Однако когда дело доходит до использования, обнаруживается, что нужно: вводить номер партии, выбирать что-то из списков, отказываться от выполненных действий и т.п. Например, если складская программа терминала сбора данных под Windows, то терминал без клавиши «Esc» неудобен, ведь им будет практически невозможно пользоваться без стилуса. Терминал без цифр не подойдет для решения задачи учета товара, где нужно вводить количество.

Терминалы без кнопок чаще всего нужны для работы торговых представителей и мерчендайзеров, основная работа которых производится во множестве меню и таблиц при помощи стилуса. Для ввода количества в таких специальных приложениях используется виртуальная клавиатура (на все символы, либо только на цифры и знак '.').

В общем и целом

Избыточность функционала современных ТСД объясняется давлением рынка инноваций и большой разницей между стоимостью терминала и общей стоимостью системы с его использованием. Поскольку разработка, внедрение и поддержка системы перекрывают стоимость оборудования, «урезанное» оборудование в итоге обходится дороже. Существуют автомобили без подушек безопасности или без кондиционера. Но никто в здравом уме не станет покупать для доставки товаров автомобиль на керосине (где его заправлять?) или автомобиль с устаревшей конструкцией двигателя, в которой никто уже не разбирается.
