Сканеры штрихкода как часть автоматизации

Сканеры штрих кода

занимают важнейшее место в сегменте оборудования для автоматизации торговли. При этом, они универсальны в своем применении и могут использоваться и в большинстве других отраслей: ведении складского учета, медицине, логистике,  приемке и отгрузке товара, в сфере услуг и т.д. Каждый из нас неоднократно видел сканер на кассе магазина или на пункте выдачи товаров. Однако не все знают, сколько возможностей может быть у маленького и простого на первый взгляд устройства.

Различают несколько типов сканеров штрих кода по типу размещения и корпусу:

• проводные
• беспроводные,
• щелевые,
• многоплоскостные,
• встраиваемые.

Проводные сканеры относятся к категории бюджетных. Такие устройства приобретают для стационарного использования. А главное преимущество беспроводных сканеров – возможность свободного перемещения сотрудника, например, по складу.

Типы штрихкодов, известных на сегодняшний день:

Линейные штрихкоды представляют собой набор полосок, расположенных в одном направлении.

Стандарты линейных штрихкодов:

• EAN – европейский (EAN-8 состоит из 8 цифр, EAN-13 — используются 13 цифр),
• UPC (UPC-A, UPC-E),
• Code39,
• Code128(UPC/EAN-128),
• Codabar

Такие штрих коды  могут нести уникальную зашифрованную информацию о товаре (до 30 символов).

Линейные штрихкоды различаются по плотности. Современные модели Honeywell разрабатывают  для считывания труднораспознаваемых, выцветших и сильно потертых штрих кодов. Что делать, если сканер не смог идентифицировать штрих код? Вспомните очередь в супермаркете, заветный товар лежит на кассе, а вот штрих код никак не хочет считываться. Как вариант, можно вбить цифры вручную в базу и получить сведения о товаре.

Однако, если товарам присвоен зашифрованный штрих код Code39 – кассир не сможет ввести цифры вручную.

Для автоматизации торговли необходим качественный сканер, желательно с лазерным считывателем и поддержкой всех основных стандартов линейных штрих кодов . Хорошее оборудование позволит избежать  потерь времени на сканирование в процессе деятельности.

Наиболее популярные -это штрих коды  EAN (European Article Numbering или Европейская нумерация товаров). Различают EAN-8 для шифрования небольших товаров или EAN-13 (для крупногабаритных). Шифрование по этой системе означает унификацию. Европейская стандартизация подразумевает внесение информации о стране изготовителе, категории товара, дате изготовления. Штрихкод – это набор символов, который содержит всю необходимую информацию о товаре, где и когда он произведен, к какой группе относится. Для таможни это очень важно. Так как товарные группы различаются по акцизам и т.д. Товары из США, например, маркируются как UPC-E.

Двумерные штрих коды вмещают значительно больше информации, чем линейные. Расшифровка в двух измерениях – по горизонтали и вертикали. Данный тип штрих кодов появился сравнительно недавно, чуть более десяти лет назад. Так сначала появились многоуровневые, а затем матричные штрихкоды. Многоуровневые строились по принципу наложения нескольких линейных друг на друга. Матричные охватывают кодировку как по вертикали, так и по горизонтали. Они являются более надежными и защищенными, что позволяет использовать их в банковском деле для шифрования уникальных сертификатов, документов, присвоения ключей.

Стандарты 2D штрихкодов:

• Aztec Code;
• PDF417;
• QR код;
• Data Matrix;
• MaxiCode;
• Microsoft Tag

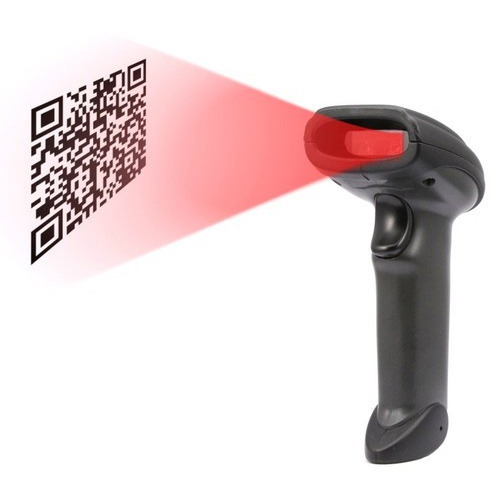

Пример двумерного штрих кода:

Преимуществами 2D сканера можно считать большую информативность. Вместо максимальных 30 символов линейного, можно зашифровать целое послание на 2000 символов и более!

Типы считывателя в сканере штрихкода

Существует 3 типа считывателей, которые устанавливаются на проводные и беспроводные сканеры штрихкода. Остановимся более подробно на каждом из них:

• Светодиодный.
  Сканеры со светодиодным считывателем относятся к категории бюджетных. Принцип их работы заключается в использовании светодиода красного свечения в качестве источника излучения. В большинстве случаев минимальное разрешение – 3 mil (7,62 мкм).
  Одной из наиболее успешных моделей  – светодиодный сканер с дальностью считывания – до 35 см (зависит от типа, контрастности и плотности штрих кода).  В современном мире,лазерные сканеры почти полностью вытеснили светодиодную технологию считывания.
• Лазерный.

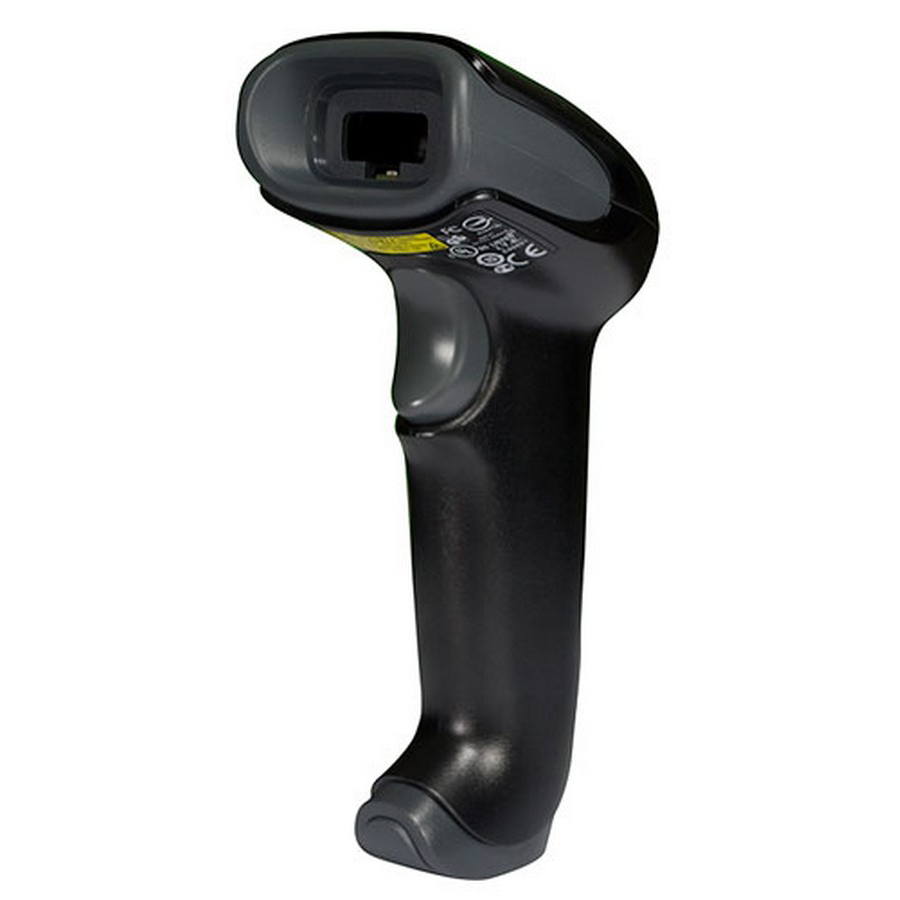

  Преимущество лазерных считывателей – умение работать с неконтрастными, плохо распознаваемыми и потертыми штрихкодами. В отличие от светодиодных сканеров такие устройства имеют значительно более высокую дальность (нередко и до 57 см), хорошую скорость сканирования и декодирования, широкий угол обзора по вертикали и горизонтали. Лазерный считыватель как и светодиодный предназначен только для линейных одномерных штрих кодов. Устанавливается на ручные проводные и беспроводные модели сканеров.  Отличным примером лазерного ручного сканера служит Honeywell voyager 1250 ,или Honeywell MS5145 Eclipse
• Оптический (двумерный).
  Двумерный считыватель основан на использовании фотосенсора. Принцип работы основывается на использовании имидж сенсора с высокой скоростью сканирования (зачастую до 60 кадров в секунду) и хорошим разрешением. 2D сканеры легко справляются со всеми известными на сегодняшний день типами штрихкодов, что делает их универсальными во всех отраслях. Среди наиболее популярных моделей можно выделить Обновляемый фотосканер Voyager 1400g  .

Варианты применения сканеров в автоматизации:

1. Бюджетный проводной сканер на кассе супермаркета – привычный элемент в оснащении кассовых узлов. Устройство синхронизируется с ПК и передает информацию в учетную базу. Сегодня большинство отдают предпочтение за счет универсальности и простоты. Новые версии программных продуктов на платформе 1С Предприятие от версий  8.0 имеют упрощенную систему интеграции. Достаточно присоединить оборудование и оно распознается в автоматическом режиме (plug & play).
2. Беспроводные сканеры на складе высоко ценятся за счет встроенного объема памяти для сбора информации. Звуковая и светодиодная индикация информируют об успешно завершенной операции. Далее, после окончания работы сканер необходимо синхронизировать с ПК для обмена данными. Сканер работает автономно и ему не грозит скачок напряжения. Все данные сохраняются в памяти.
3. Мобильные сканеры можно использовать в выездной и выставочной деятельности. Об этом знают не все. Для таких целей лучше всего использовать терминалы сбора данных с интегрированным сканером. Тем более ,что они умеют хранить и передавать огромное количество информации (это полностью автономные мини-компьютеры).
4. Cегодня беспроводные  сканеры с Bluetooth активно выпускаются и широко применяются в автоматизации торгово-складской деятельности. Яркими примерами таких моделей можно считать Honeywell Voyager 1452(компактный сканер с питанием от аккумулятора) . В качестве приема сигнала сканер использует подставку-радиобазу (действует до 20 метров).

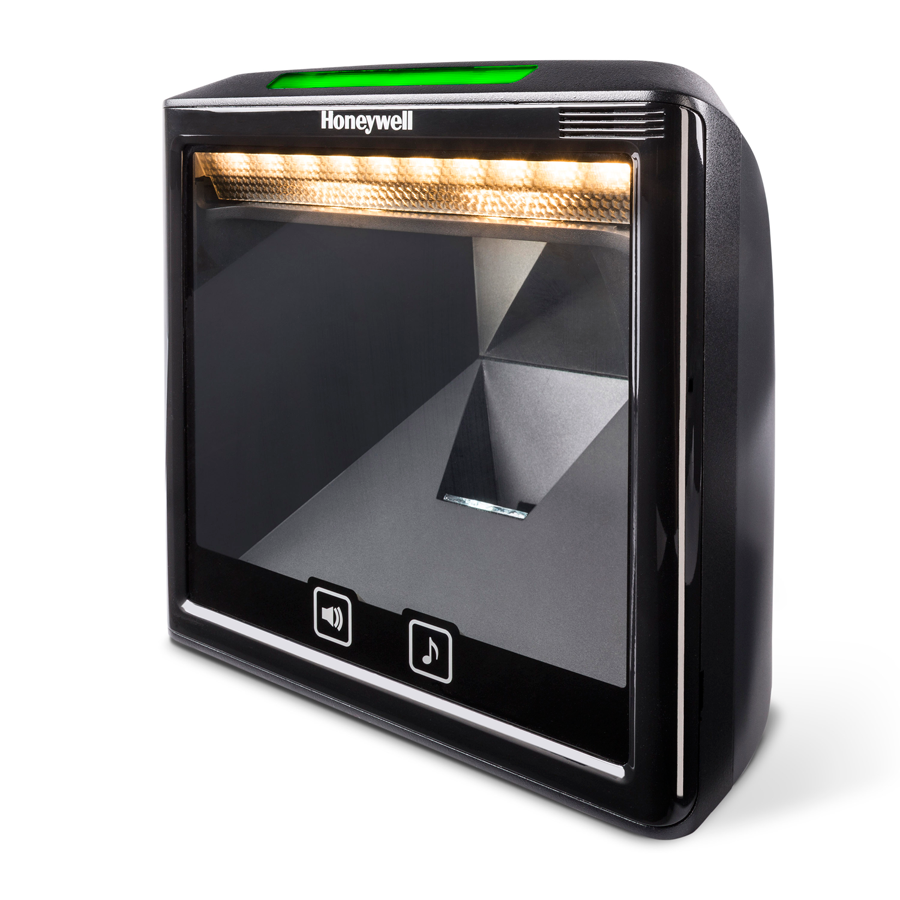

5. Многоплоскостной сканер в системе самообслуживания.Покупатель в супермаркете может поднести штрихкод и узнать цену, не тратя время на поиски сотрудника магазина. Такие приборы со встроенными сканерами называются информационными киосками, или прайс-чекерами (от. англ. Price-checker - проверяющий цену) Прайс-чекеры работают в бесконтактном режиме, то есть можно поднести крупный товар, держа коробку двумя руками, и считать штрихкод. Принцип работы заключается в использовании сканирующих лучей в различных плоскостях.
6. Подключение сканера напрямую к принтеру штрихкодов можно осуществить, минуя ПК или POS систему. Сканеры штрихкода с интерфейсом USB-Hid позволяют выполнять интеграцию между этими 2 видами оборудования для быстрой печати и простоты использования.
7. Многоплоскостные сканеры штрихкодов можно использовать в системе контроля доступа.Так в некоторых организациях вместо RFID считывателей стоят такие приборы. Сотрудники, или клиенты могут отмечаться сами, не дожидаясь администратора. Такие системы иногда встречаются в фитнес клубах, и других организациях. Клиенту необходимо просто поднести персональную пластиковую карточку с изображенным на ней штрихкодом и войти в помещение. Директор же может зайти в базу 1С и посмотреть информацию о посетителях и времени. Это очень удобно для ведения статистики, проведения ценовой и маркетинговой политики и т.д.
8. Сканирование штрихкодов с мобильных телефонов.

   Люди активно пользуются мобильными устройствами на Android и iOS и любят хранить информацию в электронном виде. Альтернативой визиткам и пластиковым карточками выступают новые системы электронных онлайн карт для посетителей.
   Сканеры штрих кодов можно использовать и для считывания QR кодов с экранов мобильных устройств. Посетитель открывает приложение на мобильном телефоне, а администратор считывает ШК прямо с экрана устройства, получая информацию о клиенте, его бонусах, сроке действия услуги и т д. Для iOS разработан сервис Passbook, а для Android – Passwallet.

   Подобные системы могут использоваться в парикмахерских, автосервисах, салонах красоты, образовательных организациях и т.д.

   В случае с парикмахерской на электронную онлайн карту заносится информация о времени и мастере, который будет обслуживать клиента, в случае с посещением учебных курсов – о преподавателе, номере группы и т.д. На стойке reception клиент предъявляет электронную карту на экране мобильного устройства, а администратор при помощи 2D сканер штрих-кодов считывает эту информацию. На данный момент такие технологии только начинают внедряться на основе использования двумерных кодов стандартов QR/AZTEC/PDF417.

Итоги:

Сканеры штрихкода универсальны в работе и отличаются многими опциями: классу защиты, габаритным размерам,  по цене, интерфейсу, дальности, скорости и ширине считывания, типу считывателя и т. д.

Однако все они имеют одинаковую задачу – идентифицировать штрих код. Выбирая сканер штрих кода, необходимо в первую очередь внимательно отнестись к типу считывателя, учитывая специфику работы предприятия.

Все современные модели работают с 1С и просты в настройке. Для синхронизации с ПК необходимо специальное ПО.

Различаются сканеры по интерфейсам:

USB VCom, USB-Hid, KBW (разрыв клавиатуры), RS232 (com-port).
